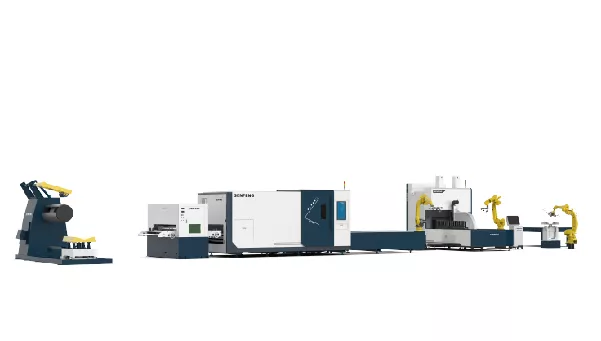

Dây chuyền xử lý kim loại liên tục

Đặc điểm nổi bật

• Tích hợp công nghệ laser tiên tiến: Sử dụng máy cắt laser sợi quang hiệu suất cao, đảm bảo độ chính xác và tốc độ cắt vượt trội.

• Hệ thống gia công tự động: Trang bị máy gia công CNC tự động, giúp tạo hình sản phẩm với độ chính xác cao và giảm thiểu thời gian xử lý.

• Khả năng mở rộng linh hoạt: Dễ dàng tích hợp thêm các module như hàn laser, làm sạch bề mặt bằng laser, đáp ứng nhu cầu sản xuất đa dạng.

• Tự động hóa cao: Hệ thống robot và phần mềm điều khiển thông minh giúp giảm thiểu sự can thiệp của con người, tăng cường hiệu suất và độ an toàn.

Các máy trong dây truyền

1. Máy duỗi và cắt kim loại bằng laser

Kích thước cuộn (D*R, mm)	3000*1500
Độ dày của cuộn thép (mm)	0,6-1,2
Đường kính trong và ngoài tối đa của cuộn thép(mm)	Φ508/Φ1400
Trọng lượng của cuộn thép (T)	10
Tốc độ nạp liệu tối đa (m/phút)	10
Độ chính xác cân bằng (mm/m²)	±2,5
Công suất Laser (kW)	1,5
Độ chính xác định vị trục X/Y (mm)	±0,05
Độ chính xác định vị lại trục X/Y (mm)	±0,02

Máy cắt laser tấm và ống giá cả phải chăng tự động hóa toàn bộ quy trình từ nạp liệu đến dỡ liệu, giúp tăng hiệu suất và giảm chất thải. Công nghệ hiệu chỉnh vị trí chính xác cao và công nghệ cân bằng laser được cấp bằng sáng chế đảm bảo cắt chính xác .Việc sử dụng cuộn thép thay vì tấm thép cắt theo chiều dài giúp giảm đáng kể chi phí mua hàng, đồng thời tiết kiệm không gian xưởng nhờ thiết kế nhỏ gọn.

Các Điểm Chính

Dây chuyền lắp ráp hoàn toàn tự động giúp loại bỏ sự can thiệp thủ công và tăng hiệu suất lên đến 30%.
Công nghệ hiệu chỉnh vị trí có độ chính xác cao đảm bảo độ chính xác cắt và ngăn ngừa trầy xước cho các cuộn tôn siêu mỏng.
Máy cân bằng và máy cắt laser được kết hợp trong một thiết kế nhỏ gọn, giảm diện tích chiếm dụng trong xưởng.
Công nghệ cân bằng laser được cấp bằng sáng chế giúp giải phóng ứng suất bên trong cuộn thép, đảm bảo chất lượng cắt.
Người dùng có thể tiết kiệm chi phí mua hàng bằng cách sử dụng cuộn thép thay vì tấm thép cắt theo chiều dài.
Máy có khả năng cắt cuộn tôn với độ dày tối thiểu 0.6mm và tối đa 1.5mm.
Việc tự động hóa quy trình cắt giúp giảm thiểu chất thải trong quá trình sản xuất.

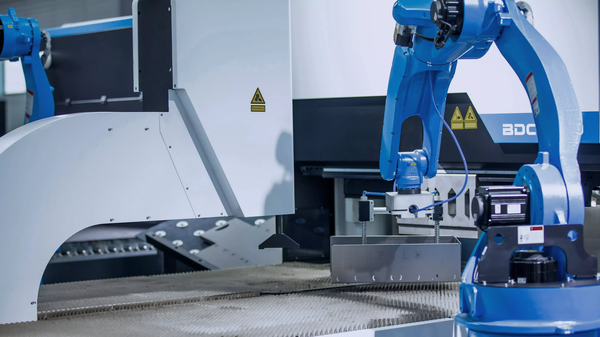

Máy xử lý kim loại sau cắt:

Máy gia công xếp dỡ tự động của là một giải pháp hiệu quả, tích hợp robot đa năng để tự động hóa quy trình gia công, xếp dỡ và kết nối với các máy gia công tấm khác, tạo ra dây chuyền lắp ráp tự động. Máy này cung cấp tốc độ gia công nhanh hơn gấp 3 lần so với máy CNC thông thường, giúp tiết kiệm chi phí sản xuất và nhân công, đồng thời có khả năng gia công đa dạng các hình dạng phức tạp. Hệ điều hành CNC cao cấp dựa trên LINUX, cùng với các dụng cụ uốn phổ dụng chất lượng cao, đảm bảo hiệu suất và tuổi thọ của máy.

Thông số kỹ thuật:

Model		BDC-1500	BDC-2000	BDC-2500
Maximum bending length		1500mm	2000mm	2500mm
Maximum bending height		200mm（optional:300mm）
Maximum thickness and bending angle (Standard tools)	Steel, UTS 410 N/mm2	2.0mm
	Stainless steel, UTS 660 N/mm2	1.5mm
	Aluminium, UTS 265 N/mm2	2.5mm
Minimum thickness		0.35mm
Gas pressure		0.6MPa
Axis		13
Fastest bend speed		0.2S/bend
Air consumption		20NL/min
Dimensions（mm）		440020003050(LWH)	500025403200(LWH)	560030003250(LWH)
Weight		13000kg	17000kg	22000kg
Whether support the feeding of hollowed out plates or not		√
Robot degrees of freedom		6-axis
Robot repeat positioning accuracy		±0.08mm
Robot coverage		1730mm
Maximum robot load		20kg
Robot body weight		285kg

Các Điểm Chính:

Máy uốn bảng xếp dỡ tự động của tích hợp robot đa năng để thực hiện các chức năng gia công, tải và dỡ tấm.
Tốc độ gia công của máy nhanh gấp 3 lần so với máy uốn CNC thông thường, giúp giảm chi phí sản xuất và nhân công.
Máy có khả năng gia công tự động các góc phải, góc nhọn, góc tù và các hình dạng phức tạp như hình vòng cung, cạnh chết, hình chữ U.
Dụng cụ gia công của máy được làm bằng thép hợp kim cường độ cao, có khả năng chống mài mòn và tuổi thọ dài.
Hệ điều hành CNC dựa trên LINUX cho phép lập trình đồ họa trực quan và dễ học.
Máy có thể thực hiện gia công cong lên xuống và uốn cong theo cấp độ.
Robot liên kết sáu trục thực hiện các chức năng quan trọng trong quá trình gia công, tải và dỡ các tấm.

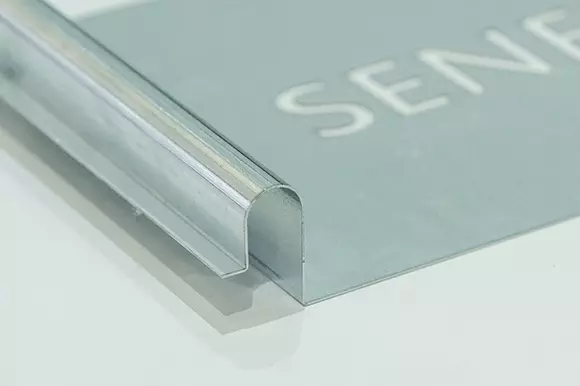

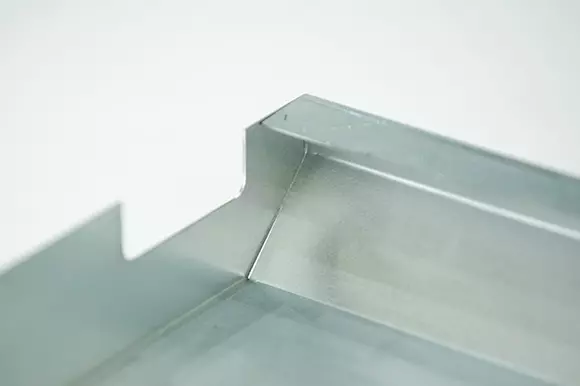

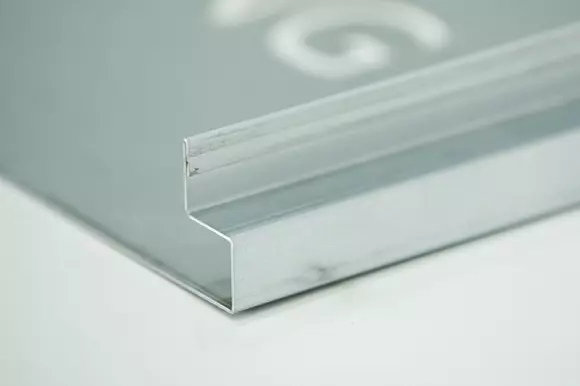

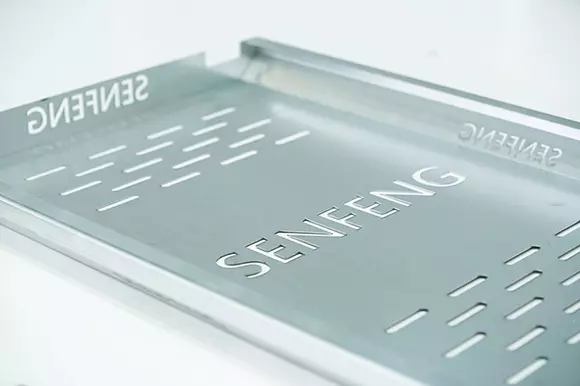

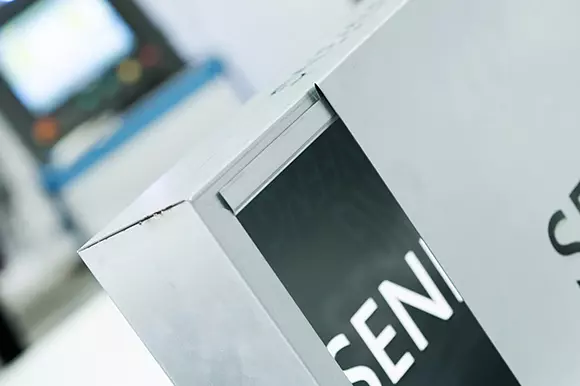

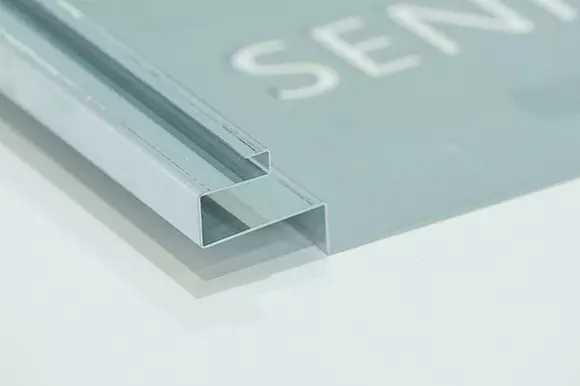

Khả năng gia công được nhiều hình dạng:

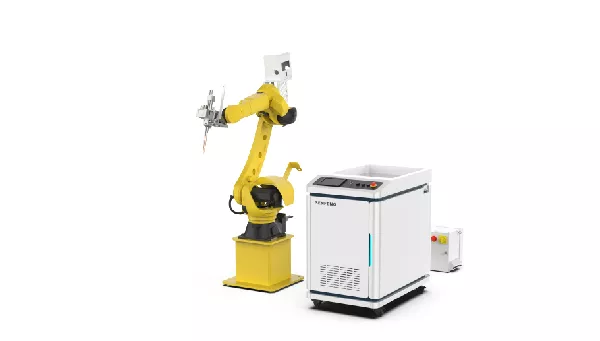

Máy Hàn

Máy hàn laser robot 3D được sử dụng rộng rãi trong các ngành công nghiệp sản xuất, bao gồm luyện kim, ô tô, điện tử và y sinh, cũng như sản xuất thiết bị gia dụng và công cụ chế biến. Nó cũng được áp dụng trong sản xuất CNTT, máy móc thực phẩm và công cụ kim cương, cung cấp các dịch vụ xử lý laser và xử lý bề mặt cho vật liệu kim loại, quảng cáo trang trí và các ngành công nghiệp sản xuất máy móc chế biến khác.

Thông số kỹ thuật:

Model	SF1500RW	SF2000RW	SF3000RW	SF6000RW	SF12000RW	20000RW
Laser power (kW)	1.5	2	3	6	12	20
Laser Wavelength (nm)	1080±10
Diameter of Filler Wire (mm)	0.8-1.6
Max Load of Robot (kg)	25
Robot Armspan (mm)	1831
Thickness of Welding Sheet(mm)	≤3	≤4	≤6	≤7	≤10	≤14
Weight of Welding Gun (kg)	≤2.2	≤2.2	≤2.2	≤8	≤8	≤8
Machine Weight (kg)	28	41	70	230	290	478
Fiber Length (m)	10	10	20	20	20	20
Overall Dimensions (LWH, mm)	482.6478128	482.6550133	483850172	6401000700	480950780	75011001070

Các Điểm Chính:

Máy hàn laser robot 3D được ứng dụng trong ngành công nghiệp sản xuất để hàn các bộ phận phức tạp.
Ngành công nghiệp luyện kim sử dụng máy này để xử lý và hàn các vật liệu kim loại.
Trong ngành công nghiệp ô tô, máy hàn laser robot 3D được sử dụng để hàn các bộ phận xe một cách chính xác.
Ngành công nghiệp điện tử tận dụng máy hàn laser robot 3D để hàn các thành phần nhỏ và tinh vi.
Ứng dụng trong công nghiệp y sinh bao gồm hàn các thiết bị và dụng cụ y tế.
Máy được sử dụng trong sản xuất thiết bị gia dụng để hàn các bộ phận và đảm bảo độ bền.
Dịch vụ xử lý laser và xử lý bề mặt của vật liệu kim loại được cung cấp bởi máy hàn laser robot 3D.
